Vejledning i forberedelse af materialer til digitaltryk

Hvordan forberedes trykfilen, således af produktionsprocessen for bogen forløber gnidningsfrit? Tjek de vigtigste anvisninger, som vi har forberedt til dig, i forbindelse med forberedelse af bogen til tryk.

Materiale til tryk skal leveres i form af PDF-filer:

• uden lag og transparens (udfladet),
• i nettoformat, som svarer til formatet i bestillingen, forøget med udfald,
• med korrekt indstillede skærefelter (TrimBox),
• med korrekt angivne marginer,
• med vedlagte skrifttyper.

I filen skal anbringes alle de sider, der forekommer i opgaven, anbragt i den ønskede rækkefølge sammen med tomme sider. Anbring venligst ikke nogen information på tomme sider, fx ”tom side”.
Såfremt bogen er opdelt i flere filer, skal vi bede om en letforståelig og entydig angivelse af filernes rækkefølge.

Et hvilket som helst element i projektet (billeder, grafik, tekst, baggrund), som går ud til sidens kant, bør gå mindst 3 mm ud over siden. Det er såkaldt udfald.
Projekterne kræver hensyntagen til udfald fra alle fire sider.

Alle vigtige elementer, så som tekster, koder og logo, bør befinde sig i en afstand af min 5 mm fra skærelinjen.
Man skal undgå at anvende relativt tynde (under 10 mm) rammer, som omkranser siden.

I tilfælde af digitaltryk er tilstedeværelsen af skæremærker ikke påkrævet. Såfremt de anvendes skal de rykkes mindst 3 mm fra sidens kant.

BitMapper (billeder) bør forberedes i en opløsning på 200 – 300 dpi og anbringes som TIFF-objekter med en kompression uden tab (LZW, ZIP) eller JPEG i høj kvalitet.
En lavere opløsning vil medføre en tydelig forringelse af trykkvaliteten, og en højere opløsning vil unødvendigt forøge filstørrelsen, uden at dette har indflydelse på trykkvaliteten.
JPEG med lav kvalitet (med en høj kompressionsgrad) har også negativ indflydelse på trykkvaliteten.

I skannede materialer skal den originale raster fjernes (fx gennem sløring). Det forebygger opståen af moiré-effekt på de trykte materialer.

Linjens minimale tykkelse for 100% K samt farvet er 0,4 pkt (0,14 mm). Den minimale tykkelse for grå linjer er 0,7 pkt (0,25 mm).

I pdf-filen skal efterlades et komplet sæt af de anvendte fonte eller – om nødvendigt – skal alle tekster ændres til skrå.
Denne anden løsning medfører en betydelig stigning i filstørrelsen samt dennes kompleksitet; den bør derfor kun anvendes, hvis det er nødvendigt.

Fonte under 12 pkt bør være i farver med 100% pigmentering af de anvendte kanaler (100% K eller 100% M og Y).

PDF-filer, som er beregnet til tryk, bør ikke have vedlagt ICC profil. Såfremt der anvendes en output profil udelades denne i printprocessen.

Det korrekte farveområde er CMYK. I tilfælde af billeder er det acceptabelt at anvende RGB-farver, men farvenuancerne på trykket kan afvige fra filen/prøven/mønsteret, som er afleveret til tryk.

Man kan anvende Pantonefarver, under forudsætning af, at de er korrekt konfigureret. Pantonefarver trykkes i overensstemmelse med deres navn, og ikke i overensstemmelse med farveprøven i PDF-filen.

Kunden skal definere en af metoderne til udførsel af tryk med specialfarve:

• original Pantone (offsettryk)
• Pantone-simulering med CMYK (digitaltryk)
• Konvertering af Pantone til CMYK (digitaltryk).

Simulering med CMYK udviser en forskel i farvenuancen i forhold til original Pantone. Brugen af denne metode er begrænset til standardiserede farvebiblioteker. Der er ikke mulighed for at udføre pastelfarver samt metalliske eller fluorescerende farver.

Såfremt kunden ikke har informeret om den ønskede metode til supplerende farver i produktionsfilen, gennemføres trykprocessen ved hjælp af Pantone-simulering med CMYK i overensstemmelse med ISO-normen, som tager hensyn til underlagsprofilen.

Elementer, som skal have den samme farve på trykket, skal have et ensartet farverum.

Der må ikke anvendes undertryk (overprint) på hvide genstande. Sådanne elementer ses ikke på de trykte materialer.
Små lyse elementer (fx tekster) bør ikke befinde sig på en mørk påtrykt baggrund med mange komponenter.
Der må ikke anvendes genstande i Pantonefarver med transparenter, som dækker andre objekter, og heller ikke objekter med transparenter, som dækker elementer med Pantonefarver.

Det er fejlagtigt, såfremt der anvendes et ufuldstændigt farverum, fx CMY uden K-kanalen og lign.
Hvis det er væsentligt at fastholde et defineret farveskema, skal der leveres et mønster eller angives Pantonefarvenummer, som er tæt på den ønskede farve.

Illustrationer i sort farve må kun være udført med sort farve. Vi tillader ikke komponenter med CMYK eller RGB.

Det indre skal leveres i form af en eller flere PDF-filer, som indeholder fritstående sider sammen med alle tomme sider.

Hvis det indre er opdelt af flere filer, skal man huske på en entydig angivelse af filernes korrekte rækkefølge.

Sidens størrelse og marginerne i filen skal være i overensstemmelse med det, der forventes i bogen, under hensyntagen til krævede udfald.

I tilfælde af at der optræder sider i farver (fx i form af indlagte sider) skal deres beliggenhed i bogen beskrives nøjagtigt i hht. sidetal, eller bedre, i hht. rækkefølgen af sider i bogen.
I tilfælde af at der foretages rettelser i til trykkeriet allerede leverede filer, skal de sider, som der er foretaget ændringer i, sendes i form af selvstændige PDF-filer (med en fil pr. side), eller som en fil, der indeholder hele bogen sammen med ændringerne.
Antallet af sidder i blokken ved en syet indbinding er altid et tal, som kan deles med 4, og ved limede sider tallene 2, 4, 6 eller 8, afhængig af formatet og den anvendte maskine.
Ved en syet indbinding, er placeringen af indstik trykt på andet papir end resten af bogen ikke fuldstændig fri, og er afhængig af trykarkene. Det vedrører ikke enkelte ark, som limes til blokken.

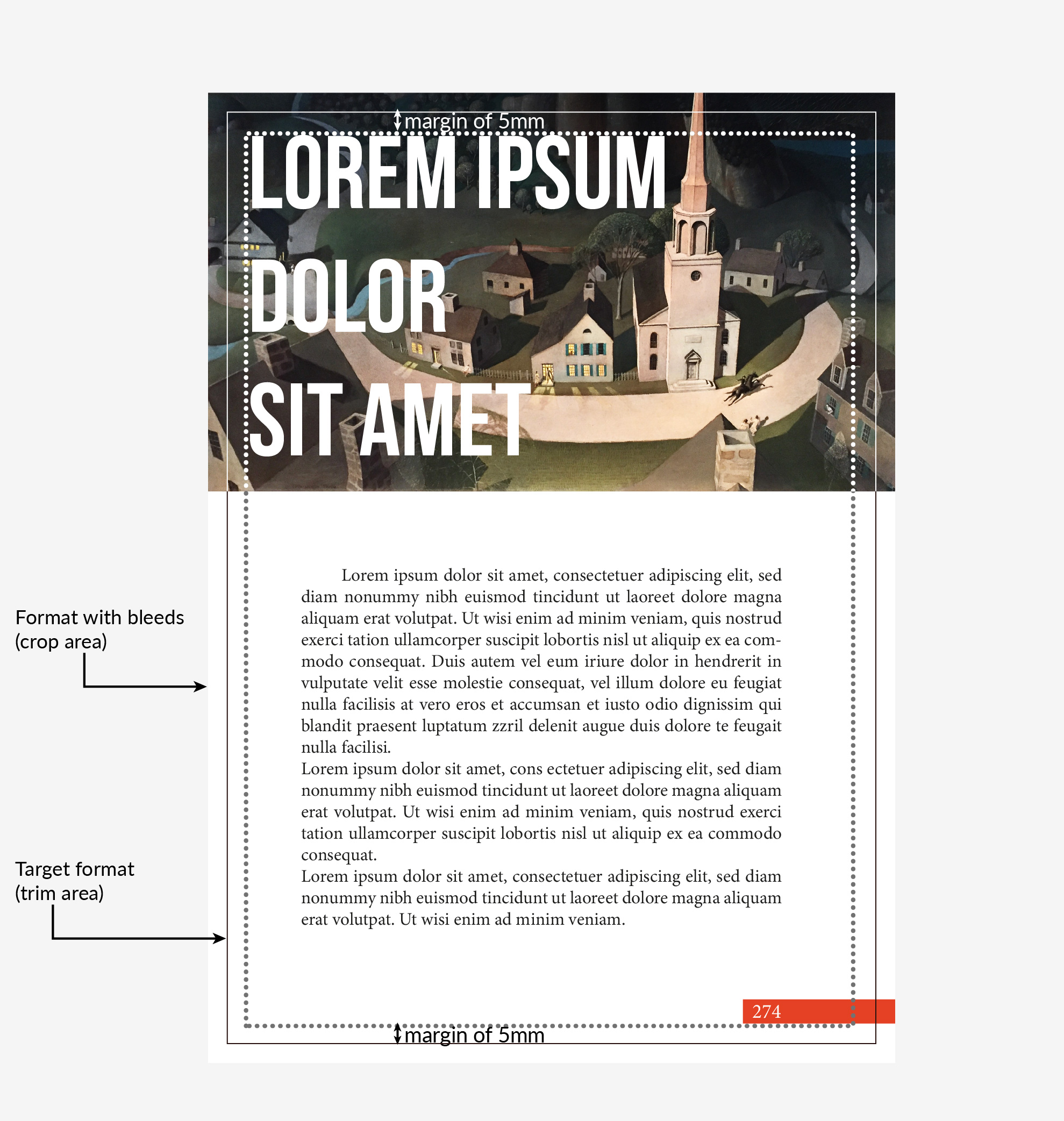

se mønster for blokken→

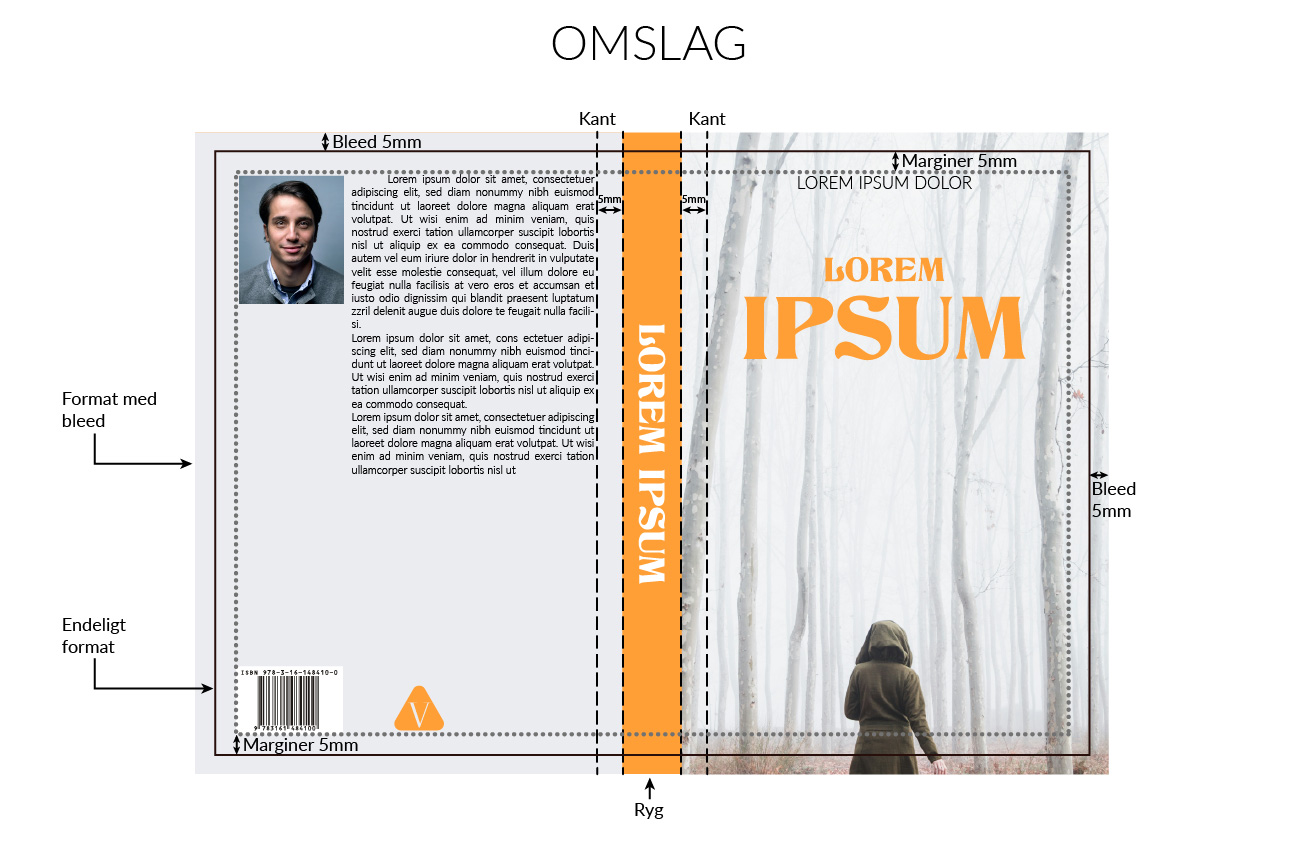

Forsiden bedes venligst bilagt i form af en selvstændig PDF-fil, idet man lader sig lede af de generelle principper for forberedelse af filer.
Inden forberedelse af limning/ forside kan man bede konsulenten/ en medarbejder i kundeservice om en tegning af ryggen eller angivelse af tykkelsen af denne.

Bogrygge på mindre end 6 mm må ikke indeholde tekster eller grafiske tegn, så som firmalogo.
Alle tekster og grafiske elementer på ryggen skal være i en afstand af mindst 1,5 mm fra ryggens kant.
Af æstetiske årsager er det bedst ikke at anbringe nogen tekster eller andre fritstående elementer i en afstand af 7 mm fra ryggen, på grund af den kant, der befinder sig der.

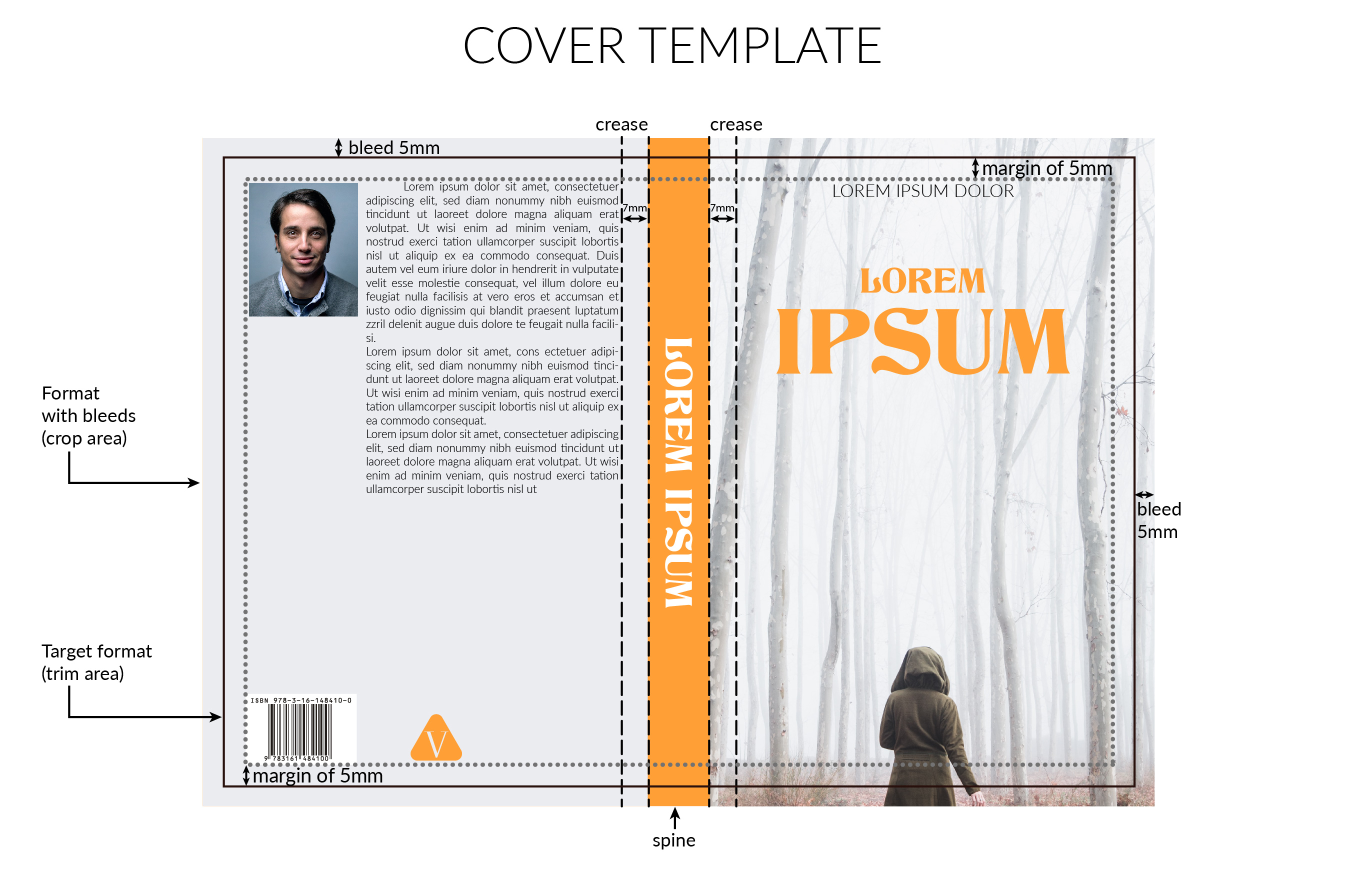

se mønster→

Paperback
I tilfælde af tryk af forsiden på de indre sider, skal her efterlades en hvid ryg + 5 mm fra hver side af ryggen til sidehæftningen.

Hardcover

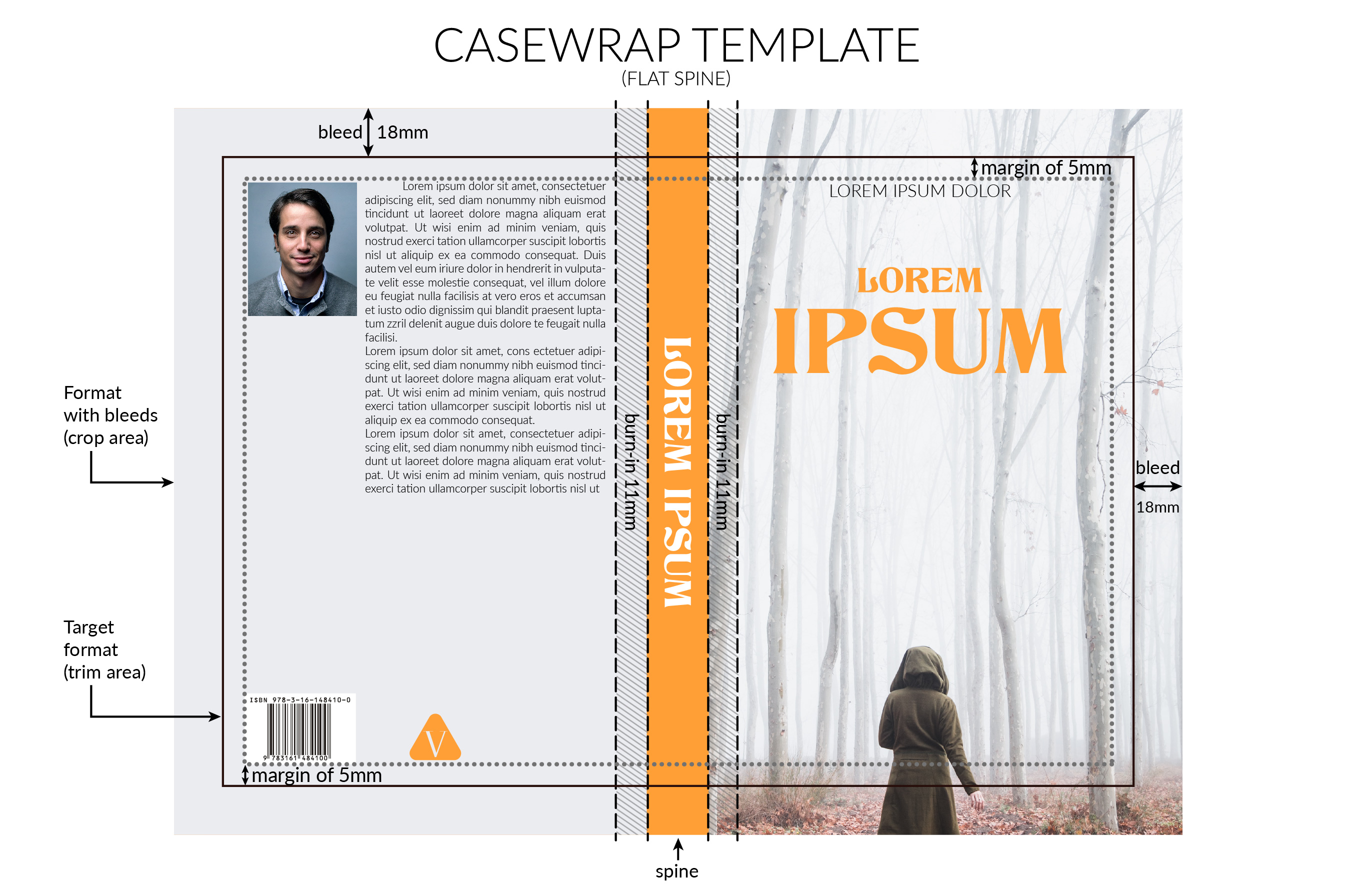

se mønster for limning – lige ryg→

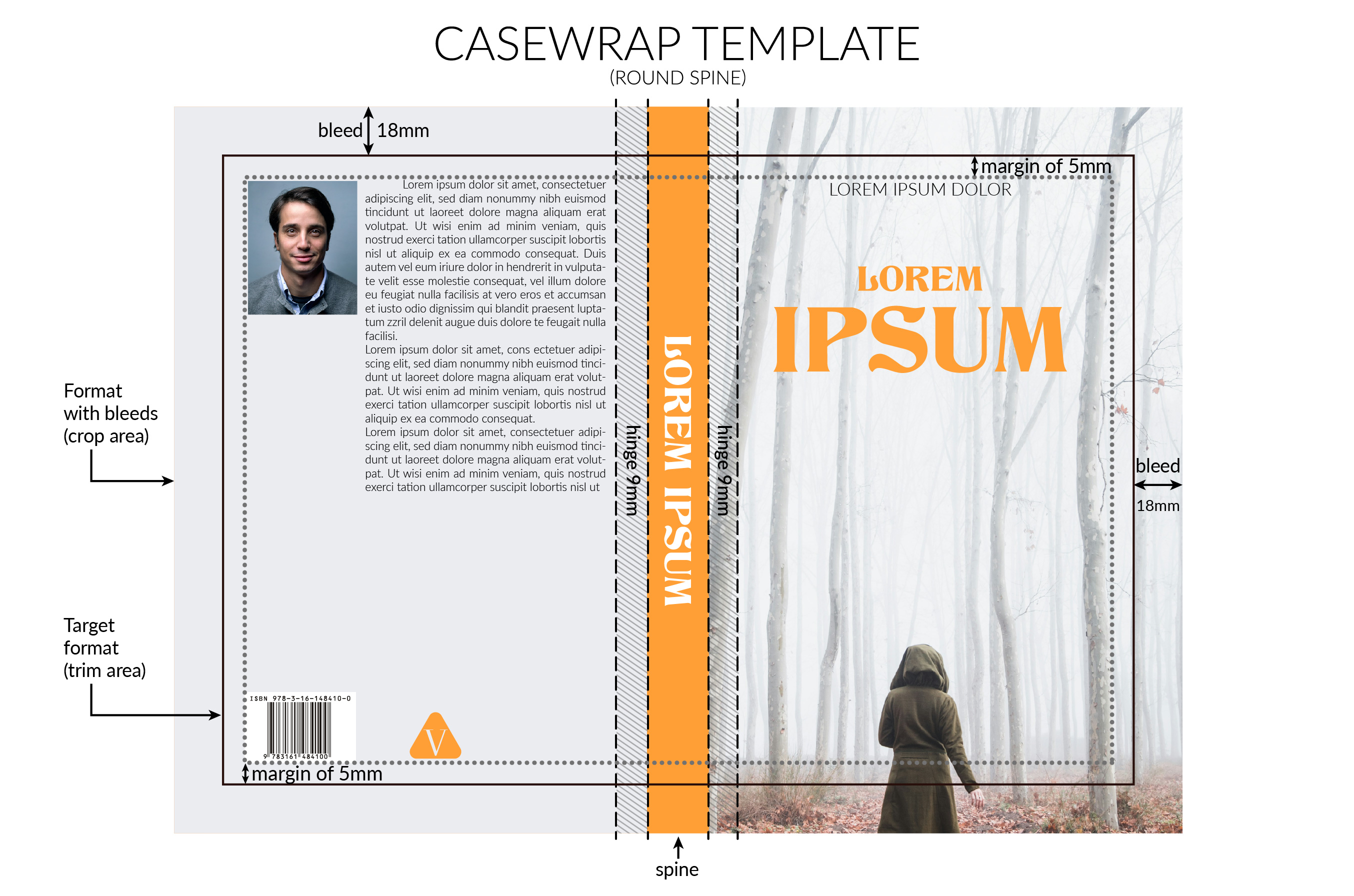

se mønster for limning –  afrundet ryg→

Det er værd at tjekke, hvordan man korrekt forbereder forsiden eller omslaget til den pågældende publikation. En korrekt forberedelse af filerne til tryk gør det muligt at undgå fejl samt videresendelse af projektet til korrektur eller teknologisk verificering på trykkeriet, og forkorter dermed den tid, det tager at producere bogen. Vi har forberedt et redskab, som gør det muligt selvstændigt at lave en opgørelse over samtlige parametre, som er nødvendige for at skabe et korrekt projekt. Det er tilstrækkeligt at angive projektets data, så som fx antallet af sider, materialetyper samt indbinding – kalkulatoren udregner automatisk alle mål.

tjek tegningen af indbindingen/omslaget på din publikation→

Punktlakering
Maske til punktlakering med UV skal forberedes i en selvstændig fil.
Alle lakerede elementer skal være angivet med en, 100% farve.

Varmepresning af folie (hotstamping)
Maske til varmepresning af folie skal forberedes i en selvstændig fil.
Lige som i tilfælde med UV-lak, skal varm foliering angives med en, 100% farve. Der må kun anvendes vektorelementer med en tykkelse på ikke mindre end 0,4 mm, anbragt mindst 0,2 mm fra hinanden.

Tørpresning
Maske til tørpresning skal forberedes i en selvstændig fil. Der må kun anvendes ensfarvede vektorelementer med en tykkelse på ikke mindre end 0,5 mm, anbragt mindst 2 mm fra hinanden.

Presning (både på varmt folie og tørpresning – dybtryk og relief) kan ikke udføres på skærelinjer, svejsninger og bøjninger.

Bemærk, forædling af alle slags grafiske projekter skal forberedes i den samme tegning, hvor forsiden eller de andre dele af publikationen, som skal forædles, befinder sig (under hensyntagen til den korrekte placering af supplerende elementer, med fastholdelse af passende formater og marginer).

Midterstilling af forædling på omslaget
Midterstilling af forædling på omslaget Midterstilling af forædling på omslaget, altså en ensartet placering for at opnå det bedst mulige optiske og æstetiske indtryk, er et individuelt spørgsmål og afhænger af omslagsdesignerens kunstneriske ideer. Vi anbefaler imidlertid en række principper, som hjælper med at opnå en optimal optisk effekt.

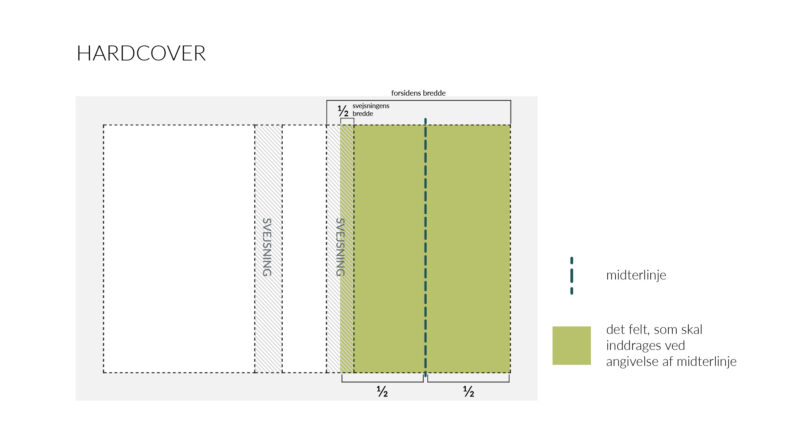

• i tilfælde af hardback skal projektet i forbindelse med presning/lakering tage hensyn til bredden af 1. omslagssiden efter fradrag 1/2 svejsningens bredde:

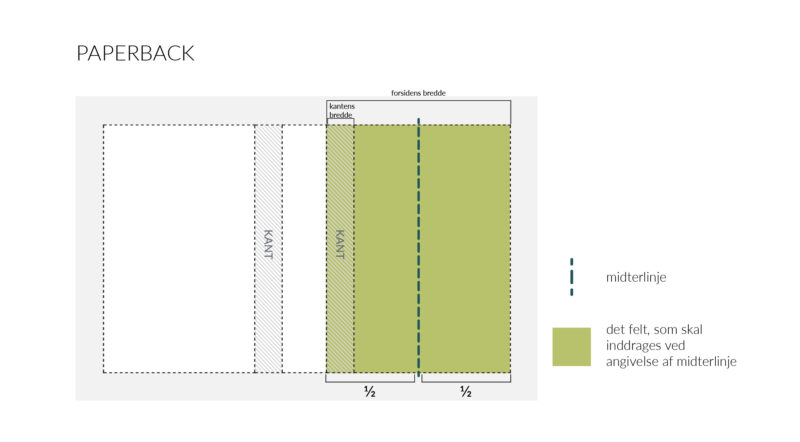

• i tilfælde af paperback skal projektet i forbindelse med presning/lakering tage hensyn til hele bredden af 1. omslagssiden – helt til ryggen, med det forbehold, at forædlinger af typen varmepresning af folie eller tørpresning ikke må udføres på bøjninger eller skærelinjer:

3D-lak
3D-lak udført med digital teknologi imiterer relieflak påført ved hjælp af serigrafi.
Alle elementer, som forædles med 3D-lak, skal angives med en, 100% sort farve.

I projekter med masker under 3D-lak kan man anvende elementer med en tykkelse på mindst 0,25 mm, anbragt i en afstand af mindst 0,6 mm fra hinanden. 3D lak må ikke forekomme på skærelinjer, bøjninger samt foldninger.
I tilfælde af at der i projekterne anvendes tekster, bør de anvendte fonte ikke være mindre end 8 punkter.

For at opnå den bedste effekt af 3D-lak, anbefaler vi at anbringe et laminat i form af Soft Touch folie på hele den forædlede overflade. I tilfælde af anvendelse af denne type folie, kan fontene, der anvendes i tekster, som er forædlet med 3D-lak, have en minimal størrelse på 6 punkter.

2D-lak
2D-lak (flad) udført med digital teknologi imiterer konventionel lak påført ved hjælp af serigrafi.
Alle elementer, som forædles med 2D-lak, skal angives med en, 100% sort farve.

I projekter med masker under 2D-lak kan man anvende elementer med en tykkelse på mindst 0,25 mm, anbragt i en afstand af mindst 0,6 mm fra hinanden. Det accepteres, at 2D-lak befinder sig på skærelinjen, bøjninger, svejsninger samt foldninger.
I tilfælde af at der i projekterne anvendes tekster, bør de anvendte fonte ikke være mindre end 8 punkter.

I tilfælde af at der under lamineringen anvendes Soft Touch folie, kan fontene, det anvendes i tekster, som er forædlet med 2D-lak, have en minimal størrelse på 6 punkter.

Folie
Alle elementer, som presses med folie, skal angives med en, 100% sort farve.
I tilfælde af at der anvendes folie, bør der kun bruges elementer med en tykkelse på mindst 0,25 mm (undtagelsen er presning af folie på karton uden forudgående laminering – her kræves minimum 0,6 mm), anbragt mindst 0,6 mm fra hinanden.
I tilfælde af at der i projekterne anvendes tekster, bør de anvendte fonte ikke være mindre end 8 punkter.

I tilfælde af at der under lamineringen anvendes Soft Touch folie, skal fontene, det anvendes i tekster, som er forædlet i form af presset folie, have en minimal størrelse på 6 punkter.

Tilgængelige farver på folie er: guld, sølv, rød, mørkeblå, sort, holografisk (laser samt punkter). Efter særlig bestilling er det muligt at anvende folie i en farve, som ligger udenfor det normale udbud fra Totem.

Tegninger og masker
Bemærk, forædling af alle slags grafiske projekter skal forberedes i den samme tegning, som forsiden er udført i (under hensyntagen til den korrekte placering af supplerende elementer, med fastholdelse af passende formater og marginer).

Masker for de enkelte forædlinger (2D og 3D-lak, folie) skal forberedes i selvstændige filer. Hver fil skal mærkes på en relevant måde (fx (projektnavn)_lak3D.pdf, (projektnavn)_lak2D.pdf, (projektnavn)_folie_(farvepåfolie).pdf).

Se her et eksempel på hvordan vi har gjort det på en folder til en virksomhed:

Folder_omslag til tryk  Trykfil

Folder_omslag flad lak D Fil med maske til flad lak (2D)

Folder_omslag relief lak Fil med maske til relief lak (3D)

Folder_omslag_guldfolie Fil med maske til folie (i dette tilfælde guldfolie)

Tryk på bogblokkens sider (kanter) er muligt på praktisk taget alle slags bøger – både i hardback og paperback, både med flapper og på bogblokke med afrundede hjørner.

Filer til tryk af kanter skal forberedes i CMYK og lagres i PDF-format.
For hver trykt kant skal der udarbejdes en selvstændig fil og den skal beskrives på en forståelig måde (fx tryk af side-øvre kant.pdf, tryk af side-kant nedre.pdf, tryk af side-kant siden.pdf).
Trykkets bredde skal være den samme som bogblokkens bredde (til udregning af dette anvendes Omslagskalkulator).

Trykprojektet skal indeholde udfald 2 mm – fra hver side.

Det mindste format af bøger, hvor det er muligt at trykke på kanterne: 80 x 80 mm
Det maksimalt format af bøger, hvor det er muligt at trykke på kanterne: 450 x 450 mm

Som bilag til bestillingen af trykket vedlægges en fil med visualisering af trykket på siderne, hvor der tages hensyn til hvordan det ser ud fra bogens forside.

I tilfælde af at vi ønsker at udføre et sammenhængende tryk som en del af grafikken på flere bind i publikationen (to-/trebinds eller serie), skal der udarbejdes en fil for hver af siderne i denne publikation i flere dele.

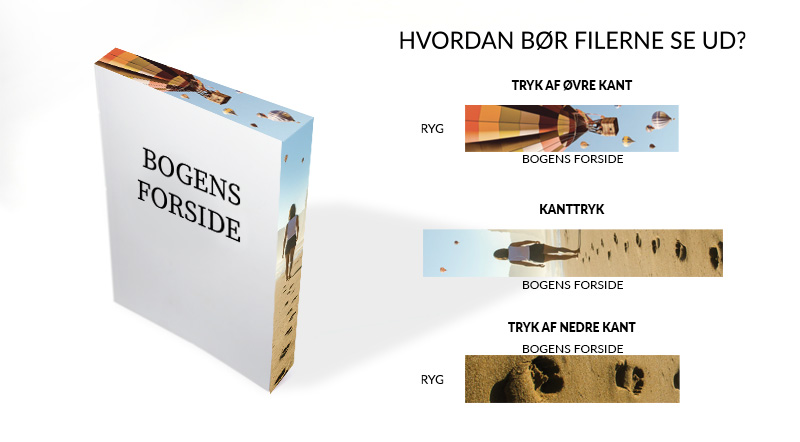

Den måde, projekterne forberedes til tryk, er illustreret i nedenstående grafik.

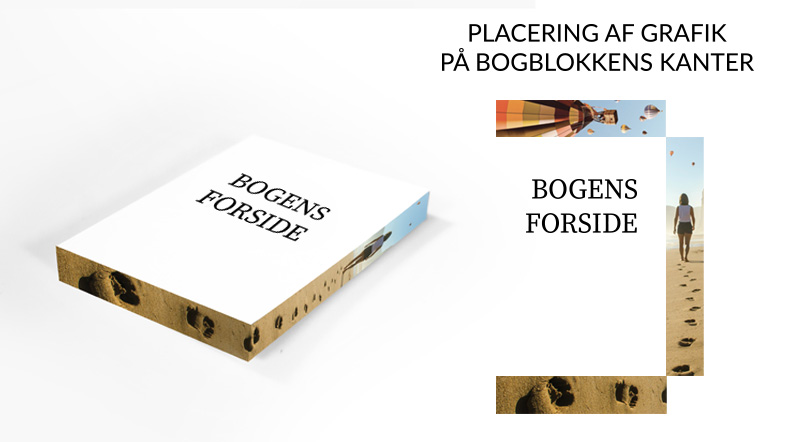

I tilfælde af tryk på øvre og nedre kant er det vigtigt, at de grafiske elementer, som befinder sig tættest på bogryggen, er placeret i projektet på venstre side.

I tilfælde af tryk på bogens sidekant, skal den øverste del af grafikken befinde sig på venstre side.

Bemærk!
1. Tryk på kanterne dækker ikke det område på bogblokken, hvor der er anvendt grafik på udfaldet. Det anbefales derfor ikke at anvende tryk på kanterne i tilfælde af, at grafikken inde i bogen når helt ud til kanterne. For at undgå mulige defekter på trykket anbefales det af rykke grafikken væk fra den del af bogblokkens kant, som skal trykkes eller farves.
2. I tilfælde af tryk på blok med afrundede kanter er det muligt, at trykket rykker sig en smule i kanterne og at man her oplever et minimal tab af trykkets klarhed.

1. Trykkeriet foretager verificering af om de til tryk forberedte materialer er korrekt udført. Verificeringen foregår på flere planer.

• Verificering af om de til tryk fremsendte materialer er komplette (filer),
• overensstemmelse mellem materialernes format og bestillingens parametre,
• overensstemmelse mellem materialernes volumen og bestillingens parametre,
• verificering af ryggens tykkelse samt udfald på forsiden/limning,
• korrekt anbringelse af indlagte sider og indstik,
• korrekt placering af fonte,
• verificeringen af om materialet er forberedt korrekt:
  – til partiel lakering,
  – til presning,
  – til udskæringer,
• verificering af bitmappens opløsning,
• verificering af linjernes tykkelse,
• korrekt placering af skærelinjerne,
• verificering af grafik på forsiden i forhold til indbindingens faste elementer:
  – afsatte kanter på forsiden,
  – svejsning i limningen,
  – kanter på flapomslag,
  – marginer,
• stikprøvekontrol af 100% pigmentering af sorte tekster,
• afdækning af elementer med hvidt undertryk,
• forekomsten af udfald samt kontrol af korrekt anbringelse.

2. Trykkeriet bærer ikke noget ansvar for fejl forårsaget af fejlagtig forberedelse af materialer til tryk, herunder:

• som følge af anvendelse af gennemsigtighed,
• forkert angivelse af sidetal,
• forkert anbringelse af tomme sider,
• forkert forberedelse af sammenhængende sider inde i publikationen,
• placeringen af objekter og tekster,
• fejl ved angivelse af ISBN-koder,
• angivelse af farvesammensætningen til trykket uden farvemæssigt grundlag,
• angivelse af farvesammensætningen med anvendelse af farvematerialer på sider, som trykkes i sort,
• angivelse af farvesammensætningen samt sluteffekten efter forkert materialevalg,
• forskelle i farvesammensætningen som følge af anvendelse af RGB farveområde i produktionsfilen,
• stavefejl, grammatiske fejl og redaktionelle fejl i indholdet,
• æstetikken ved det gennemførte projekt.

I tilfælde af at du i din publikation ønsker at anbringe vores virksomhedslogo, som en angivelse af tryksted, kan du hente nedenstående logo. Bevar venligst firmaets farver: PANTONE 541CVC/C:100, M:51, Y:0, K:30 eller anvend logoet i sort (C:0, M:0, Y:0, K:100). Når der informeres om, at trykket er udført hos Totem, skal vi bede om at angive vores virksomheds fulde navn, dvs. Totem.com.pl (fx Trykt hos Totem.com.pl + logo)

hent Totems logo – grundlæggende version

hent Totems logo – version med krav
